Configuration de mesure avec le ROMEG

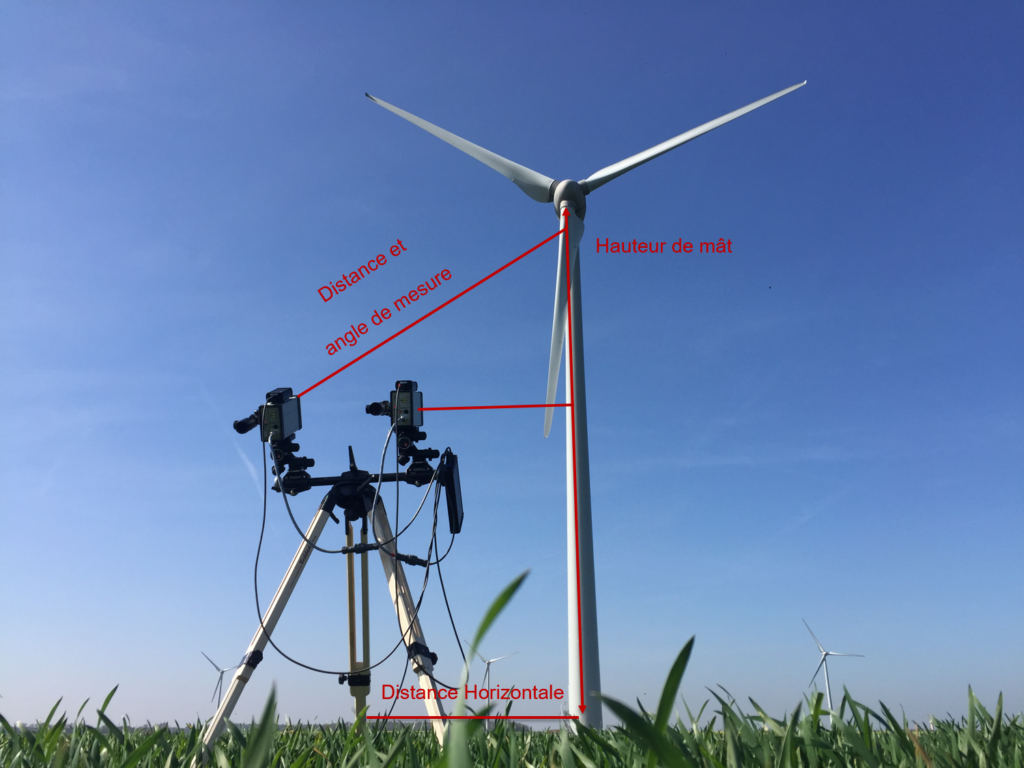

Le système ROMEG se compose de deux lasers haute fréquence positionnés face au vent, à une distance approximativement égale à la hauteur de moyeu.
Ces lasers scannent chaque pale en deux positions distinctes, ainsi que la position de la tour entre chaque passage de pale. Cette configuration permet un suivi précis de la géométrie des pales et du mouvement de la tour.
Les résultats incluent :
– un graphique représentant le profil moyenné de chacune des trois pales, permettant une comparaison directe de leur calage
– un graphique illustrant les mouvements de la tour en fonction de la vitesse de rotation du rotor, fournissant des informations sur la dynamique structurelle et d’éventuelles oscillations de la tour.
Illustration des profils de pales mesurés par le ROMEG
Profils avec un écart de 0.2°
Profils avec un écart de 0.6°
Profils avec un écart de 1.2°
Illustration des mouvements de tour mesurés par le ROMEG
Oscillations avec un écart de 0.2°
Oscillations avec un écart de 0.6°
Oscillations avec un écart de 1.2°
Différents points de contrôle du ROMEG
Tolérances
Angles de calages relatif des pales +/- 0.15°
Distances radiales entre pales +/- 0.2°
Distances tour/bout de pale +/- 50mm
Angles de vrillage +/- 1°
Oscillations axiales du mât +/- 10mm
