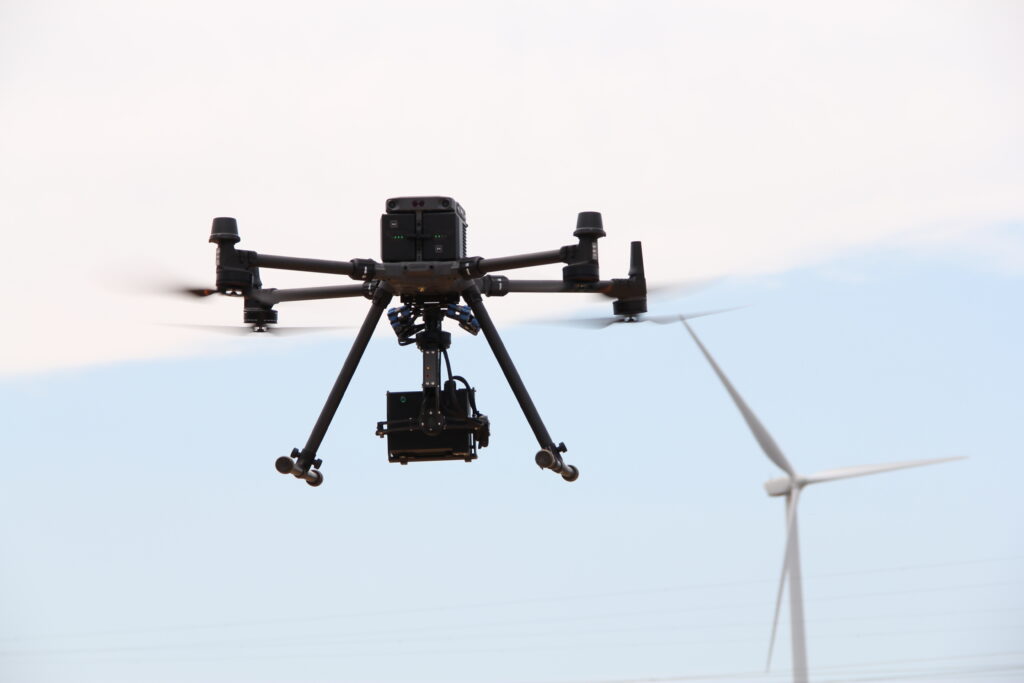

Configuration de mesure avec le DragonSky

Le système DragonSky est composé d’un drone DJI Matrice 350 RTK et d’un capteur LiDAR de haute précision. En vol stationnaire face au rotor de l’éolienne en fonctionnement, le drone permet au LiDAR de capturer la géométrie du rotor en mouvement. Les mesures sont effectuées à différentes distances du rotor, en fonction du type d’éolienne, afin d’assurer une acquisition optimale et adaptée.

Reconstruction 3D du rotor après traitement des nuages de points

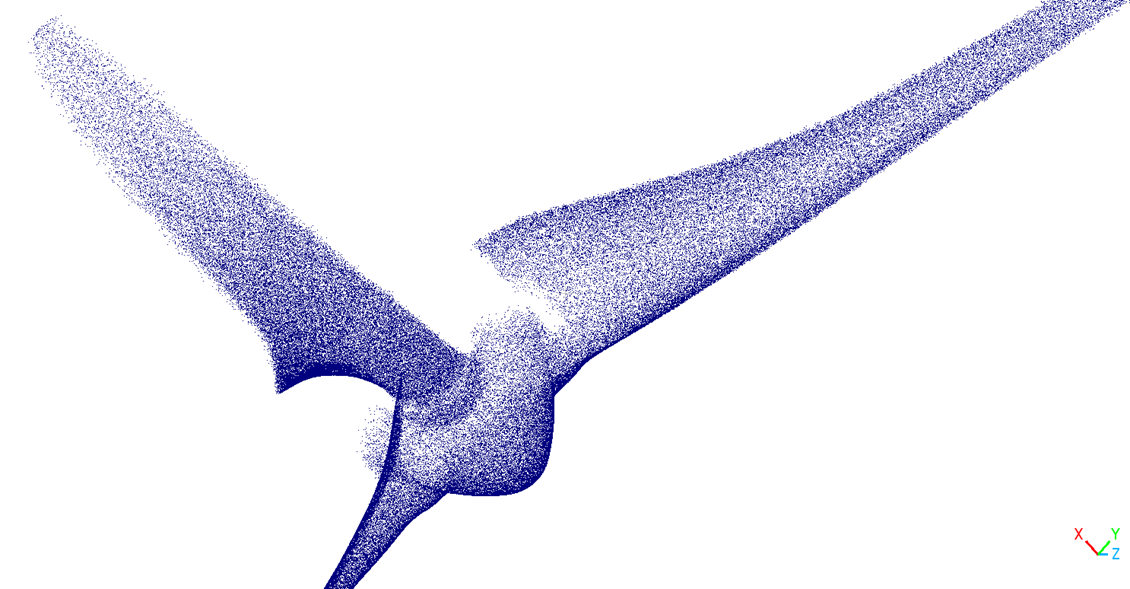

Nuage de points scanné par le LiDAR

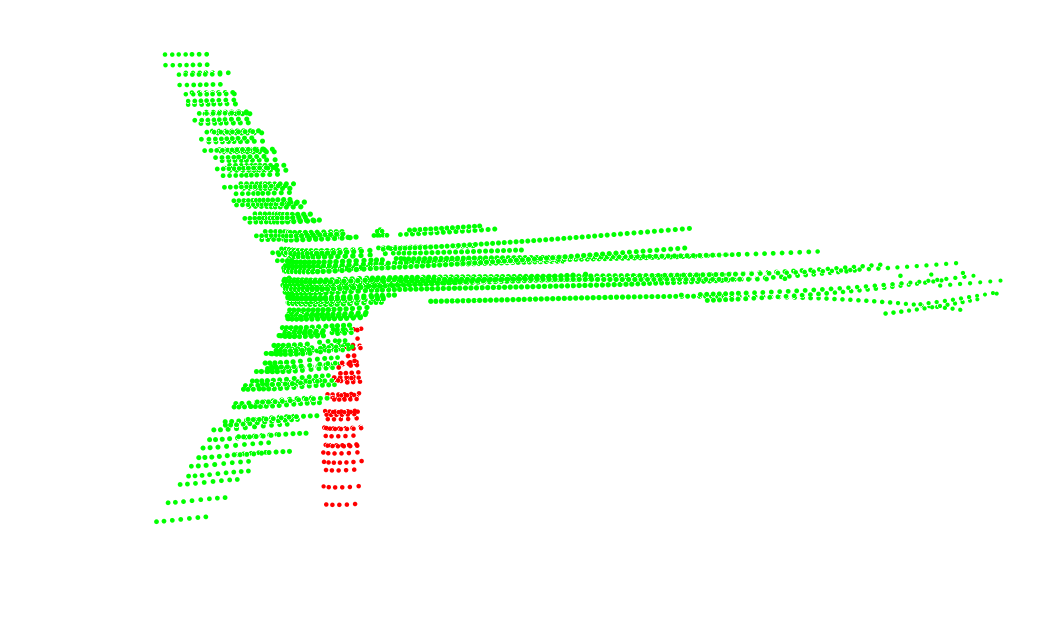

Reconstruction 3D du rotor

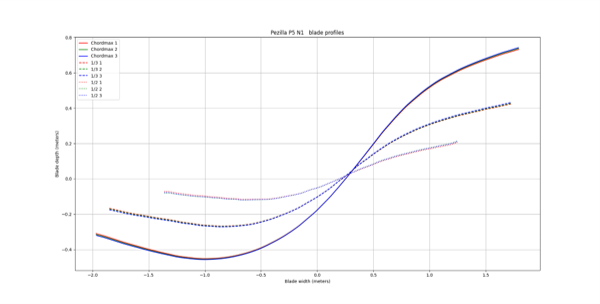

Profils de pale obtenus après calculs

Illustration des profils de pales mesurés par le DragonSky

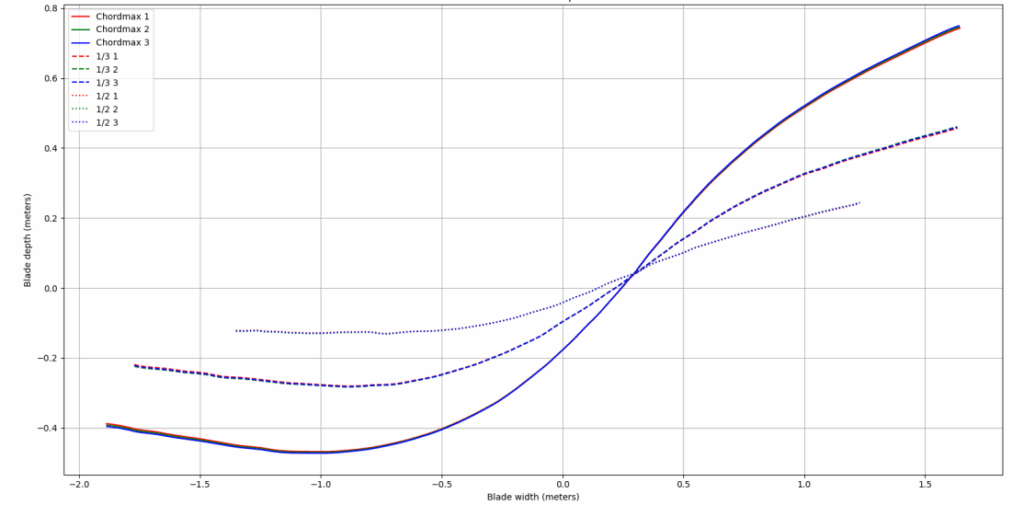

Profils avec un écart de 0.12°

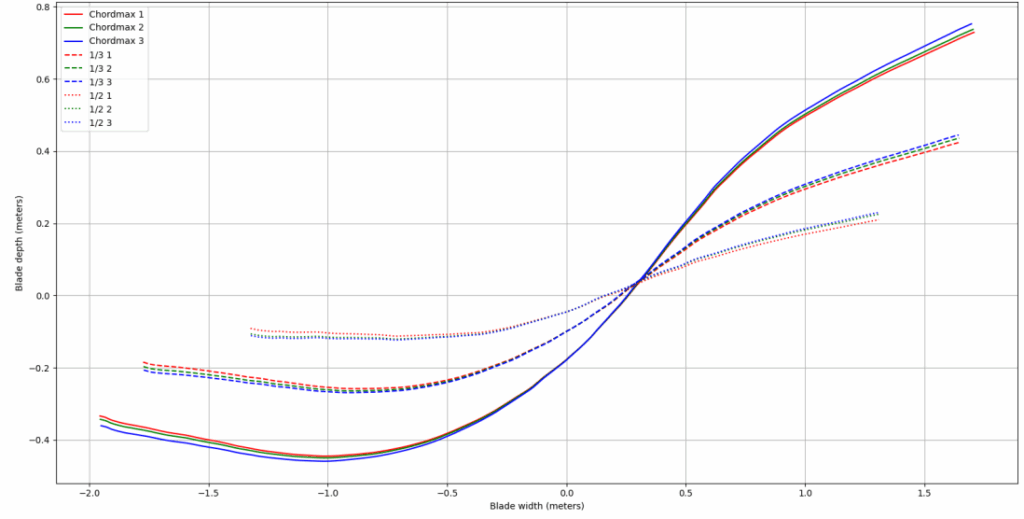

Profils avec un écart de 0.65°

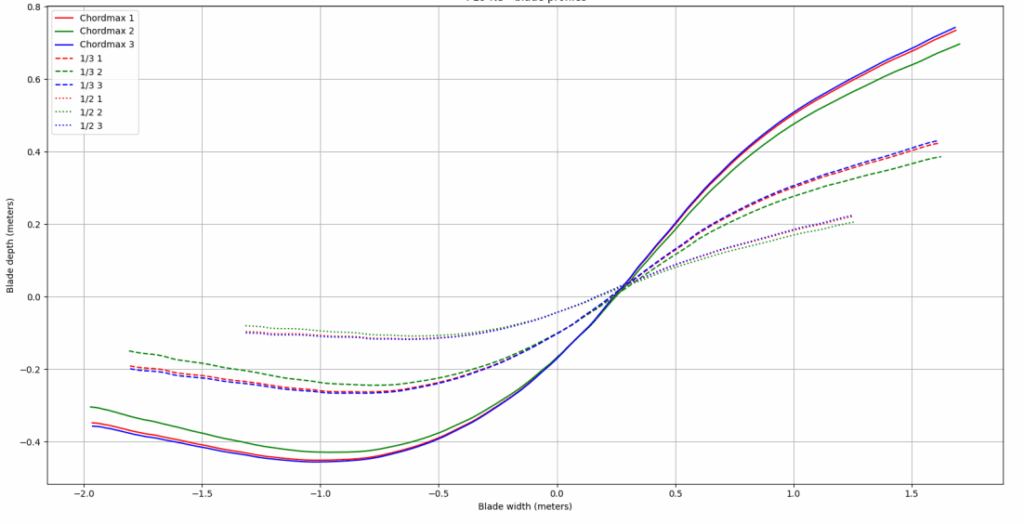

Profils avec un écart de 1.57°

Différents points de contrôle du DragonSky

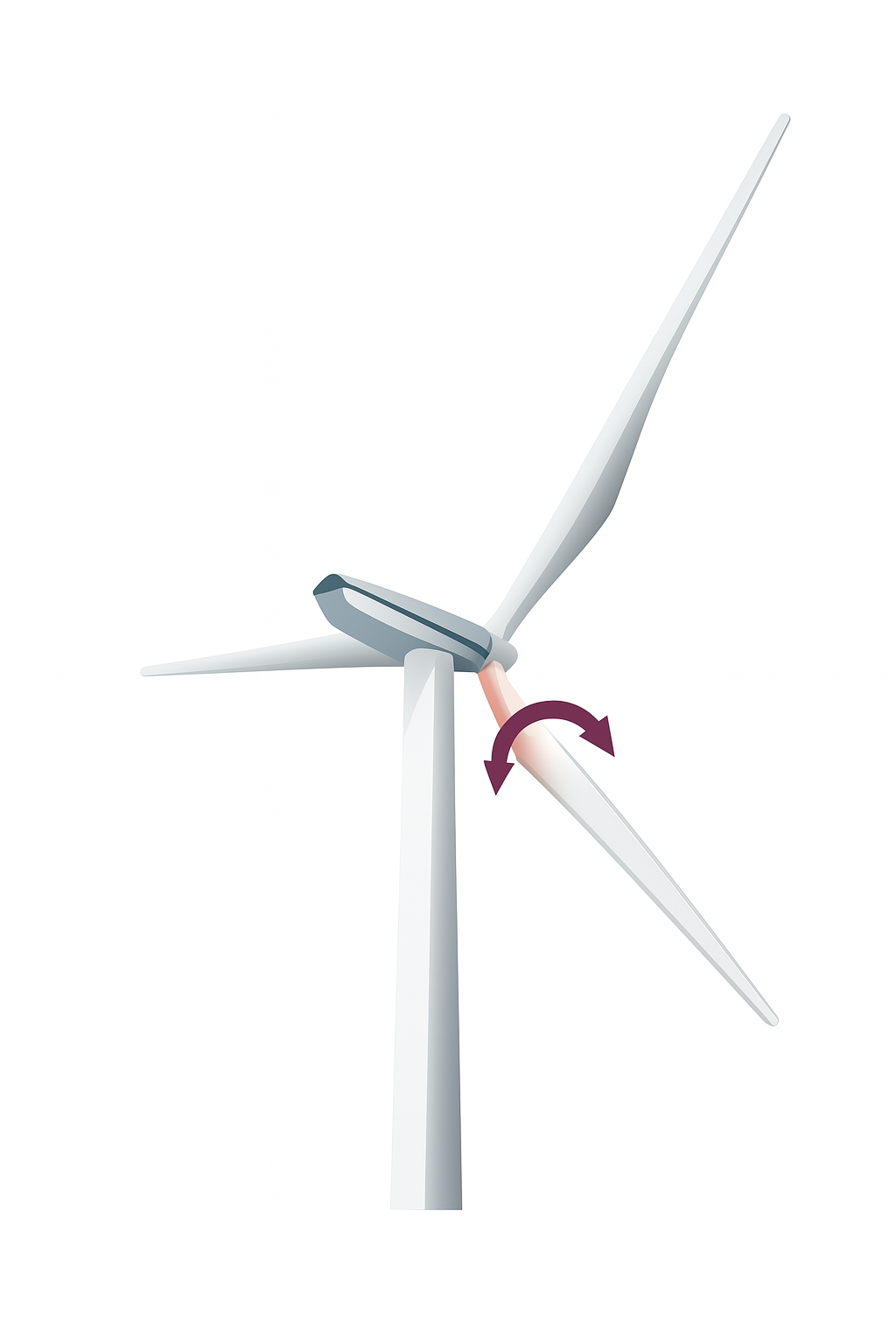

Angles de calages relatif des pales +/- 0.15°

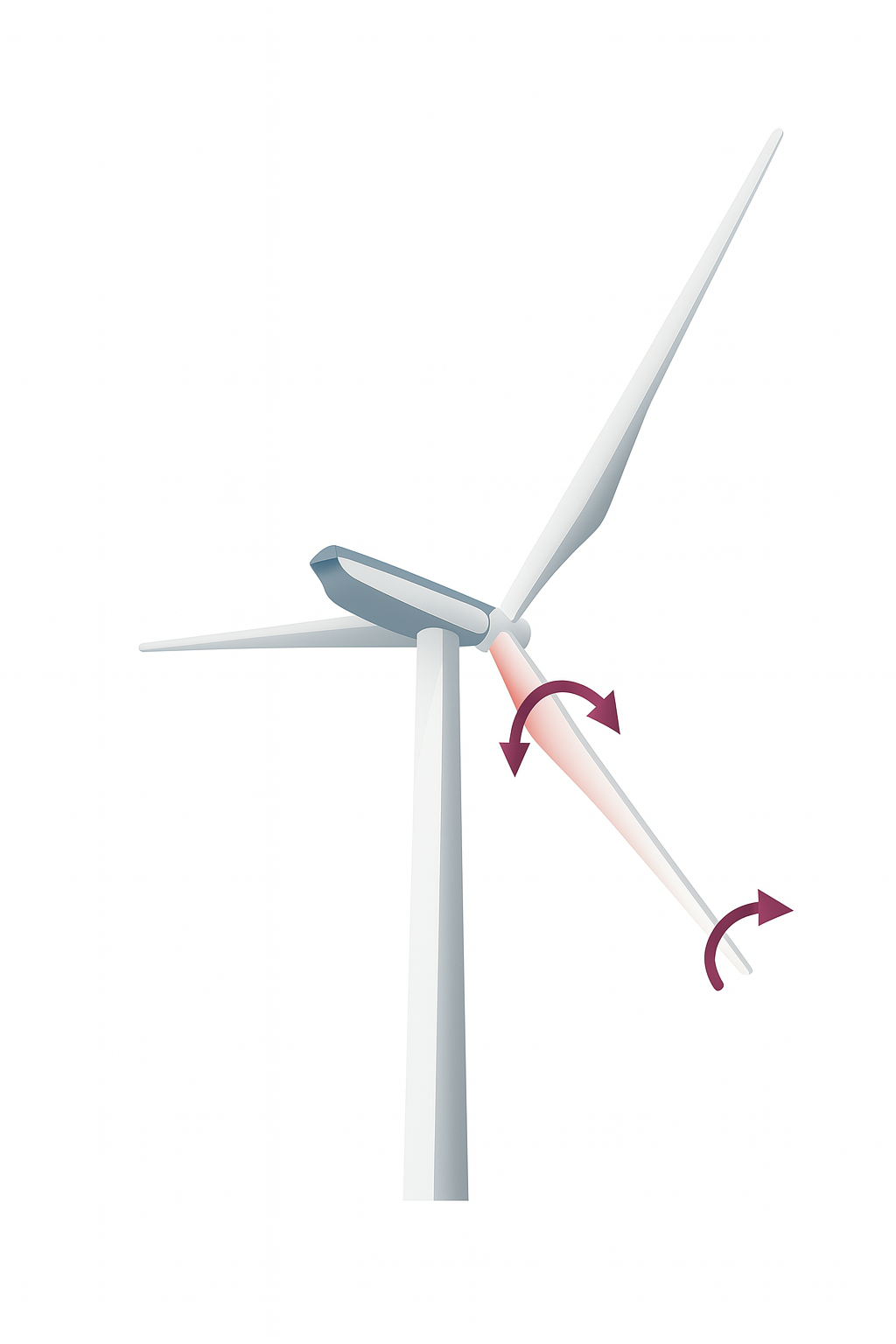

Angles de vrillage +/- 0.3°

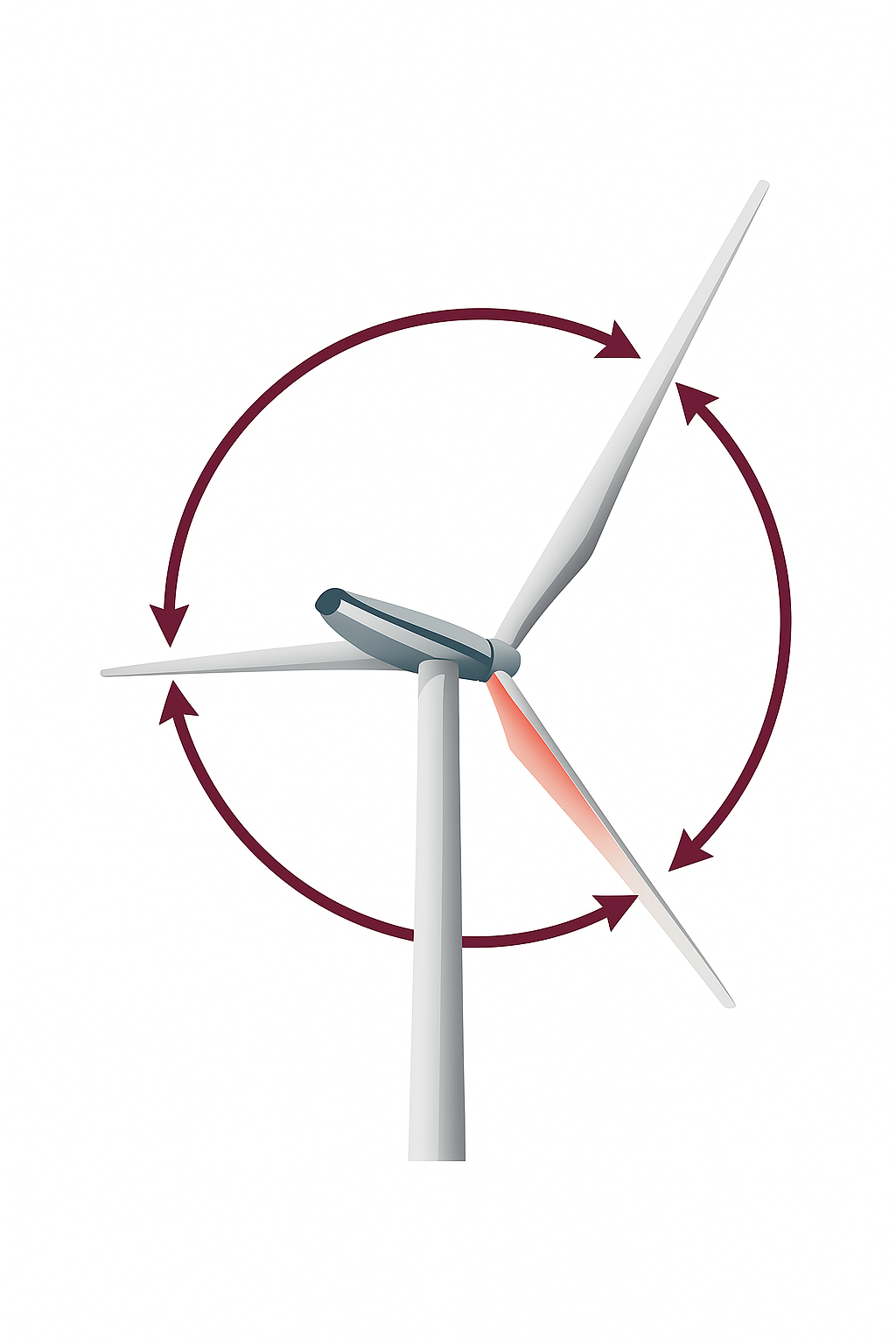

Distances radiales entre pales +/- 0.2°

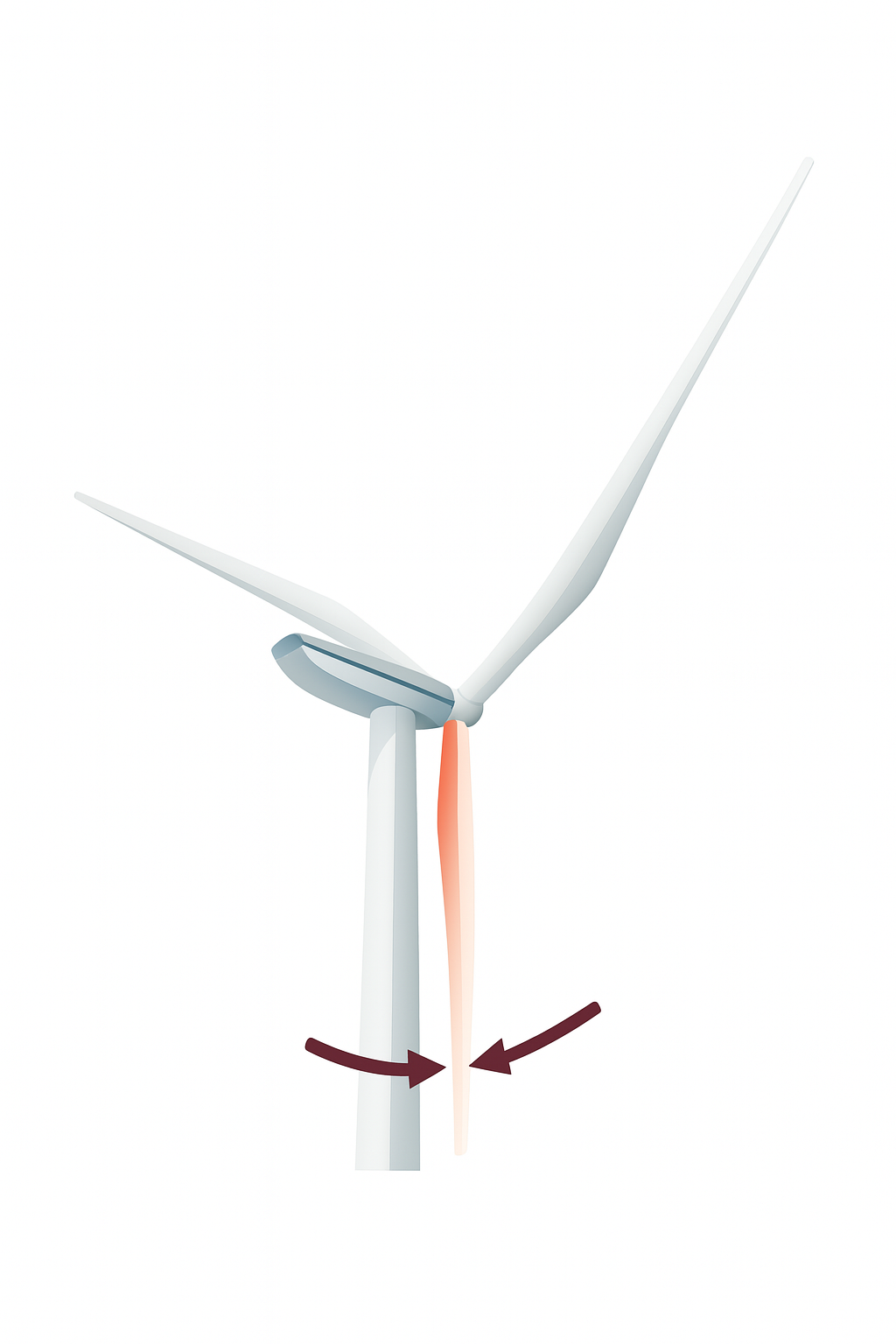

Distances tour/bout de pale +/- 30mm
